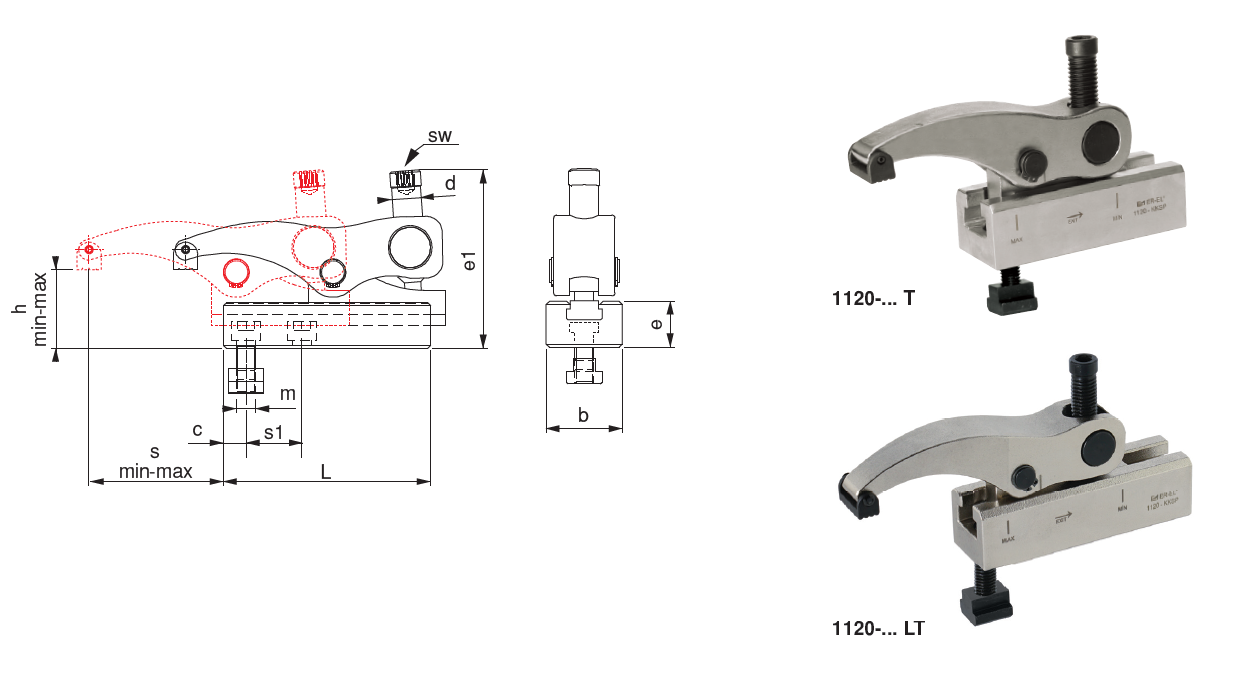

Referans Nr.,>a<,m,h min,h max,s,s1,e1,d,sw,L,e,b,c,Sıkma Kuvveti Kgf,Nm,g,,Fiyat

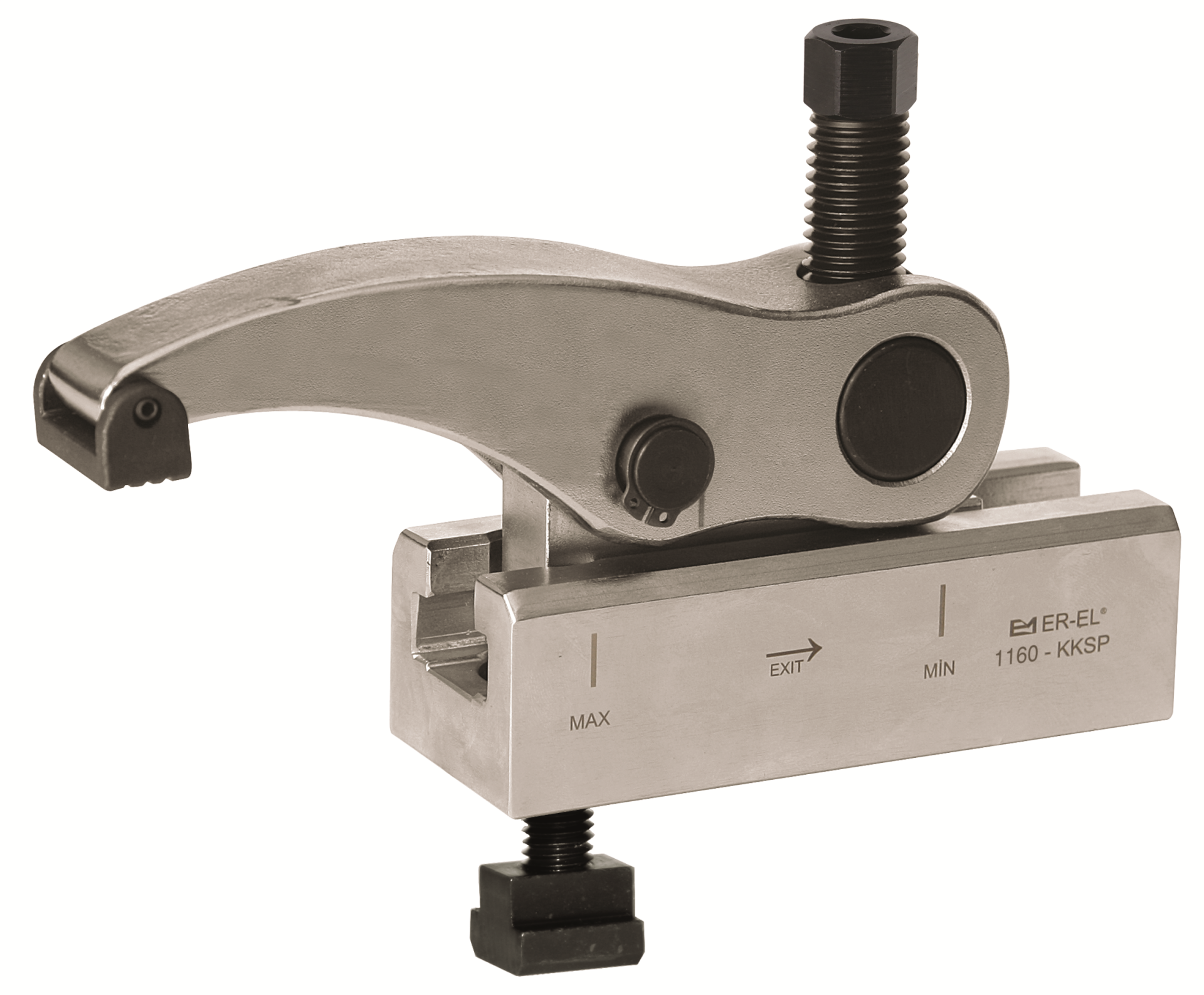

Ürün Nr. 1120-(T) Kızaklı Kombine Bağlama Pabucu
• (a) 14-18 T-Kanalda M12 imbus civata DIN 508 T-Pabuçla kullanılır.
• Parça yükseklik sıkma aralığı 0-50 mm.
• İleri-geri hareket mesafesi 54mm’dir. Sıkma Kuvveti 1600 kgf.
Ürün Nr. 1120-(LT) Kızaklı Kombine Bağlama Pabucu
Product Nr. 1120-(T) Combined Slinding Clamp
• (a) 14-18 is used in T-Slot and M12 imbus bolt is used with DIN 508 T-Nut.
• Height clamping gap of the piece is 0-50mm
• Back and forth movement distance is 54mm. Clamping force is 1600 kgf.
Ürün Nr. 1120-(LT) Kızaklı Kombine Bağlama Pabucu
• (a) 14-18 T-Kanalda M12 imbus civata DIN 508 T-Pabuçla kullanılır.
• Parça yükseklik sıkma aralığı 0-50 mm.
• İleri-geri hareket mesafesi 69mm’dir. Sıkma Kuvveti 1600 kgf.
Product Nr. 1120-(LT) Combined Slinding Clamp
• (a) 14-18 is used in T-Slot and M12 imbus bolt is used with DIN 508 T-Nut.
• Height clamping gap of the piece is 0-50mm
• Back and forth movement distance is 69mm. Clamping force is 1600 kgf.
Kızaklı Kombine Bağlama Pabucu ( 1120 T-LT ) UYGULAMA;
1- Alt kızağı iş parçasına uygun şekle getir sabitle
2- Üst gövdeyi kızağa sür, istenilen pozisyona getir
3- Pabuç imbus civatasıyla iş parçasını sabitle
4- Parça işlenmek için hazır
APPLICATION;
1- Slide cradle is brought to suitable form with the
work piece and then it is fixed
2- Upper body is driven to the slide and it is brought
to desired position
3- Work piece is fixed with the imbus bolt of the clamp
4- Then the work piece becomes ready to be machined.
Kızaklı Kombine Bağlama Pabucu ( 1120 T-LT ) Kullanım Alanı
Enjeksiyon makinaları presler, freze tezgahları,
matkap tezgahları ve çeşitli sanayi makinaları
Area of Use
Injection Machines, Presses, Milling Machines,
Drilling Machines and various Industrial Machines
